地暖安装规范图示-告诉你如何装地暖

时间:2012/2/16 15:22:37 点击:

  核心提示:地暖安装是消费者在使用地暖之前最重要的一个环节,因为地暖安装的质量好坏不仅影响地暖舒适度,也是导致地暖漏水、不热等故障的根本问题所在。那么到底如何装地暖下面舒适康小编带您一起看看地暖安装规范图示。地暖...

地暖安装是消费者在使用地暖之前最重要的一个环节,因为地暖安装的质量好坏不仅影响地暖舒适度,也是导致地暖漏水、不热等故障的根本问题所在。那么到底如何装地暖下面舒适康小编带您一起看看地暖安装规范图示。

地暖安装规范图示-告诉你如何装地暖.

地暖安装规范图示-设计。
地暖安装前要做好初步预算,方案设计、选材配置拟定、签订正式地暖合同,并与装修公司做好相应的技术交接工作,确定锅炉、分集水器、温控器等位置及细节.规划好施工内容。


地暖安装规范图示-准备。
业主应提前办理好地暖施工人员的小区出入证,施工现场水电路改造完毕、卫生间防水层施工完毕、现场清扫干净,应具备地暖材料的摆放空间。

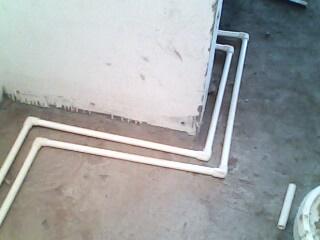

地暖安装规范图示-走主管。
主管道连接是地暖安装的第一步,技术交底时就应提前确定好主管道的走向。如果是壁挂炉自采暖可直接将地暖主管道预留在壁挂炉下方,如果是集中供暖改地暖还需要先找到原有主管,切断后进行热熔焊接,然后要做好打压测试。

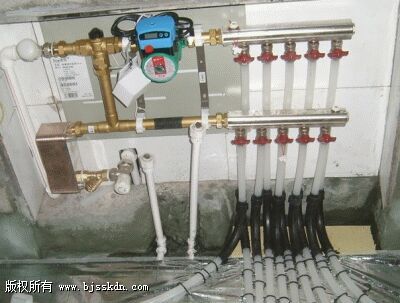

地暖安装规范图示-固定分水器。
分水器的位置也是提前就确定好的,一般距离主管道越近越好,并考虑室内美观建议放在厨房,
分水器安装规范;

分水器材料建议采用铜、不锈钢或塑料加工成型,通径宜为32mm,配水管连接管径宜为dn20mm,管口应为管螺纹,分集水器用4个膨胀螺栓水平固定在墙面上,安装要牢固,配水管接头中心距不宜小于50mm,安装时要注意供回水的连接别接反了,安装时分水器在上、集水器在下,为了防止赃物进入地暖管道,应在分水器入水口处安装上过滤器和阀门。

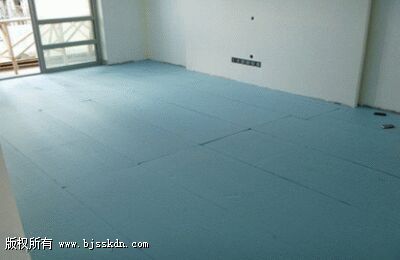

地暖安装规范图示-铺保温板。

保温板是地暖系统的最底层,铺装时一定要像盖楼房一样打好地基,确保每张板平整整齐,用乳胶将10mm边角保温板沿墙粘贴,要求粘贴平整,搭接严密。

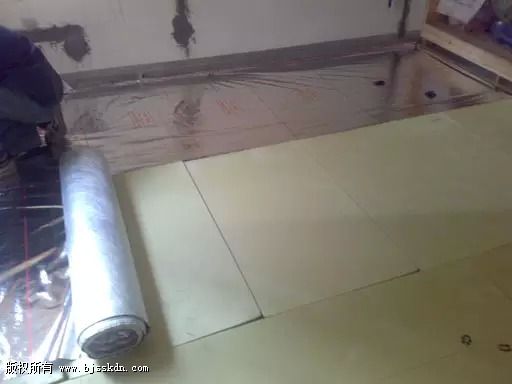

地暖安装规范图示-铺反射膜。
在保温层上铺设铝箔纸或粘一层带坐标分格线的复合镀铝聚脂膜,反射膜要铺设平整、铺设时需要前后两个人对齐铺设,不得有褶皱、要求裁剪整齐、无缝隙。

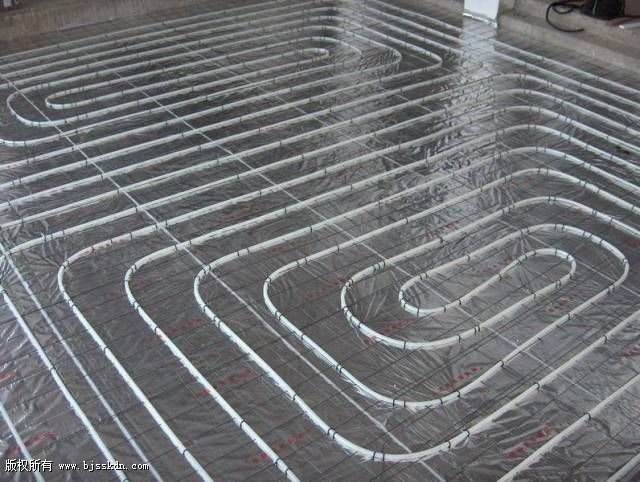

地暖安装规范图示-铺装地暖管。
地暖管铺装是很重要的一步,“它”决定了地暖的使用效果和舒适度,所以必须谨慎,工人应当照图施工,做地暖并非想怎么盘管就怎么盘管,比如地暖管的间距、外墙等热负荷大的地方盘管应相对加密,而对于房间内区中心,负荷很小,盘管间距应大一些,盘管走向要依据前期的设计要求布置,并保证盘管一根通到底,中间没有间断。另外要注意地暖管的弯曲半径不宜小于8倍管外径。为了保证水流正常在同一分集水器上的同一环路地暖盘管长度应小于120m,这与系统中所设的压差装置、控制装置都有一定的关系,盘管前一定要做好水力平衡计算。

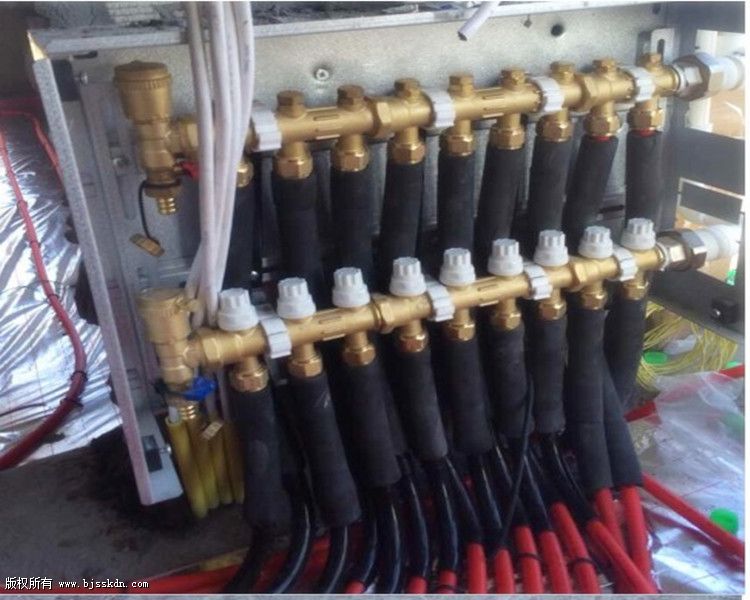

地暖安装规范图示-对接。
地暖铺管完毕以后就需要相互对接了,当地暖管与分水器连接时应采用专用切管器做倒角,并保证进回水与主杠垂直。另外在地暖集分水器之前的供水连接管道上,顺水流方向应安装阀门、过滤器及泄水管。在分水器之前设置两个阀门,主要是为了清洗过滤器和更换或维修热计量装置时关闭用;设过滤器是为了防止杂质堵塞流量计和加热管。热计量装置前的阀门和过滤器,也可采用过滤球阀替代。在集水器之后的回水连接管上,应安装泄水管,并加装平衡阀或其他可关断调解阀。系统配件应采用耐腐蚀材料。安装泄水装置,用于验收前及以后维修时冲刷管道和泄水用,最好泄水装置就近有地漏等排水装置。对有热计量要求的系统应设置热计量装置。地暖管和分水器对比完毕以后最好标明每个回路的供暖区域,以便将来维护维修。

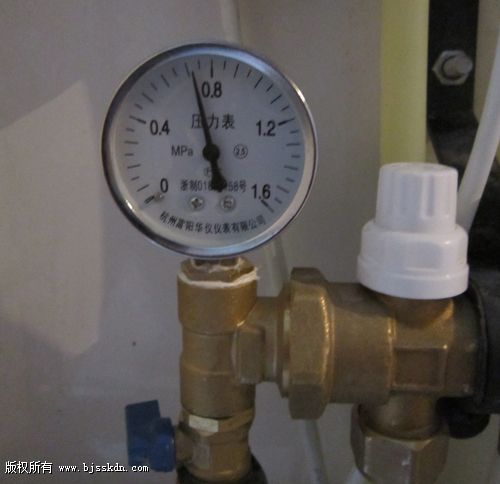

地暖安装规范图示-打压试验。
打压试验是检验上几步地暖安装是否出现问题的关键环节,检测人员要以每一组分、集水器为单位,用水压泵将地暖系统内充满水.同时注意排气,地暖打压标准为工作压力的1.5倍,但大于等于0.6mpa;如果稳压15分钟内,压力下降不大于0.05mpa,且地暖管不漏水,视为合格。

地暖安装规范图示-豆石回填。
回填是安装地暖的最后一步了,通常我们将地暖回填层又称之为蓄热层,它不仅仅可以保护地下的管材还起到一定的蓄热作用,如果地暖回填的不专业在施工过程中很容易就伤害到地暖管材,导致前期的工程前功尽弃,另外在回填材料比例搭配上、厚度上以及施工工艺上都有着严格的要求,一般回填由装修单位来完成,舒适康可提供相应的施工前技术指导,另外值得注意的是在地暖回填运输材料时,一定要让搬运工走路或拖车时小心,不要把已经盘好的地暖管给搞乱了。



总结:看了上文的介绍,您是否对如何装地暖有了个大概的了解呢?若是您还想了解更多关于地暖安装信息,请关注舒适康网更多地暖安装经典文章推荐!
