水地暖怎么安装-水地暖安装效果图

时间:2014/7/16 21:03:03 点击:

  核心提示:水地暖是现在取暖的重要方式之一,很多家庭选择以水地暖作为主要的供暖方式。水地暖安装虽然需要占用一定的层高,但是水地暖制热效果好,舒适度比较高,受到了很多消费者的青睐。但是不少人对于“水地暖怎么安装”并...

水地暖是现在取暖的重要方式之一,很多家庭选择以水地暖作为主要的供暖方式。水地暖安装虽然需要占用一定的层高,但是水地暖制热效果好,舒适度比较高,受到了很多消费者的青睐。但是不少人对于“水地暖怎么安装”并不了解,下面就来一起看下水地暖安装效果图;

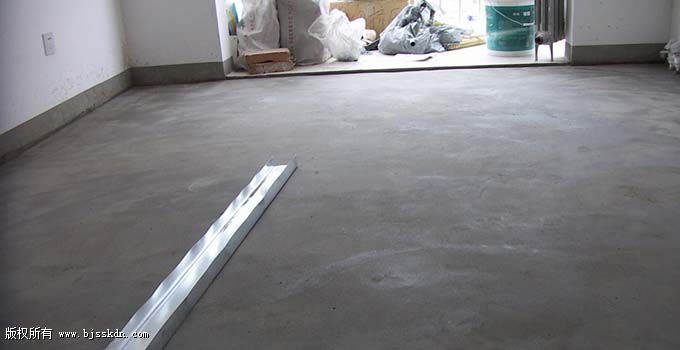

水地暖怎么安装-施工准备:
1、做地面保温系统铺设前应保证土建地面墙体均已完工,并做过基础找平,场地内无其他工种在施工。
2、施工室内温度应该符合所用管材要求合理使用温度,因为环境温度和管材的弯曲半径有密切关系。
3、清扫地面和墙体,使用水平尺校对地面平整度,1米以内高低差小于或等于5毫米。墙面或地面凸出部分用铁铲铲除,用混凝土填充地面坑槽。
4、卫生间和别墅底层应该做好防水层。

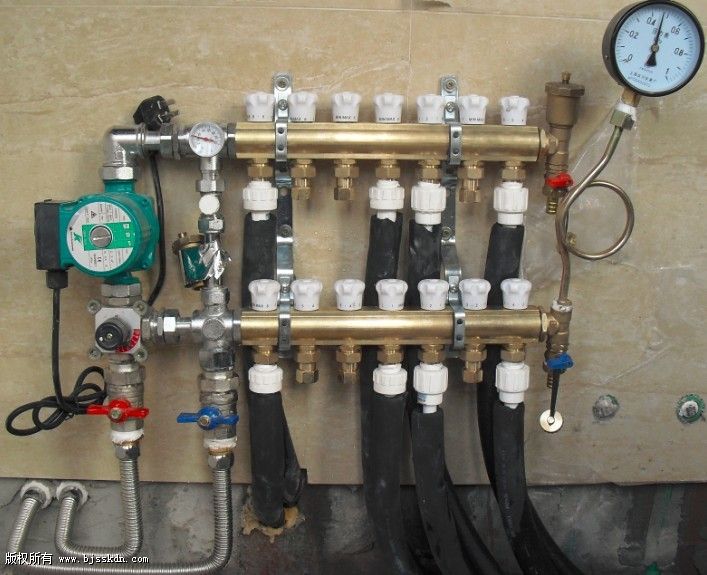

水地暖怎么安装-分水器固定
1、每个环路加热管的进出水口应分别与分水器、集水器连接。分水器、集水器内径不应小于总供、回水管内径,且分水器、集水器最大断面流速不宜大于0.8m/s。每个分水器、集水器分支环路不宜多于8路。环路过多将导致分集水器处的管道过于密集,不利于安装。每个分支环路供回水管上均应设置铜制球阀等可关断阀门。

2、在分水器之前的供水连接管道上,顺水流方向应安装阀门、过滤器及泄水管。在分水器之前设置两个阀门,主要是供清洗过滤器和更换或维修热计量装置时关闭用;设过滤器是为了防止杂质堵塞流量计和加热管。热计量装置前的阀门和过滤器,也可采用过滤球阀替代。在集水器之后的回水连接管上,应安装泄水管,并加装平衡阀或其他可关断调解阀。系统配件应采用耐腐蚀材料。安装泄水装置,用于验收前及以后维修时冲刷管道和泄水用,最好泄水装置就近有地漏等排水装置。对有热计量要求的系统应设置热计量装置。


水地暖安装效果图-挤塑板铺设;
1、挤塑板在铺设之前要保证原始地面层的平整度。
2、挤塑板应选择密度、抗压强度、导热系数均能达到地采暖技术规程里要求指标。常规区域铺设挤塑板选用2公分厚度即可,对于潮湿环境或者保温性差的区域应选用大于2公分的厚度。
3、尽量选择规格整齐的挤塑板,减少更多的拼缝。
4、挤塑板与边界保温条之间的连接缝隙要使用铝箔胶带进行粘连一起,防止更多的热量透过墙体边缝隙散失掉。两张挤塑板之间也应采用铝箔胶带粘连,保证其系统整体的密封性。
5、挤塑板铺设期间需避开电线管或者其他管道会造成较大的缝隙,应采用聚氨酯发泡处理。
6、挤塑板的铺设应采用整张板材铺设四周,切割板材铺设中间的原则。
7、挤塑板铺设的缝隙应不大于5毫米,挤塑板铺设要注意板材表面的平整度,高低差应低于5毫米。

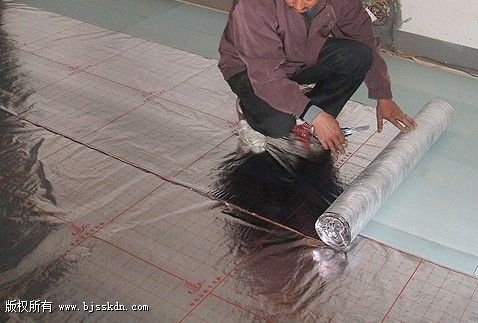

水地暖怎么安装-反射层铺设
1、由于反射膜的使用环境,在选择反射膜的时候应选择耐碱性强的产品。
2、反射膜的铺设要平整,尽量减少褶皱。
3、反射膜铺设应遮盖严密,不得有保温板和地面漏铺现象。
4、反射膜铺设应注意方格整齐,方便计算地暖管或发热电缆的间距。
5、反射膜连接处也要使用铝箔胶带粘连,避免搭接过多造成材料浪费。

水地暖安装效果图-卡丁施工
1、不可使用回收料制造出来的卡钉,对人体有害。
2、卡钉的材质需要满足高强度和良好蠕变性能的基本要求。借助卡钉枪施工的卡钉强度要求更高,可承受机械安装。
3、直线距离卡钉可以每隔40-50CM卡一次,转弯处确保弯曲半径要求应该使用5个卡丁固定。
4、卡钉安装时注意要笔直卡入保温层,切忌倾斜卡钉以免固定效果不佳。

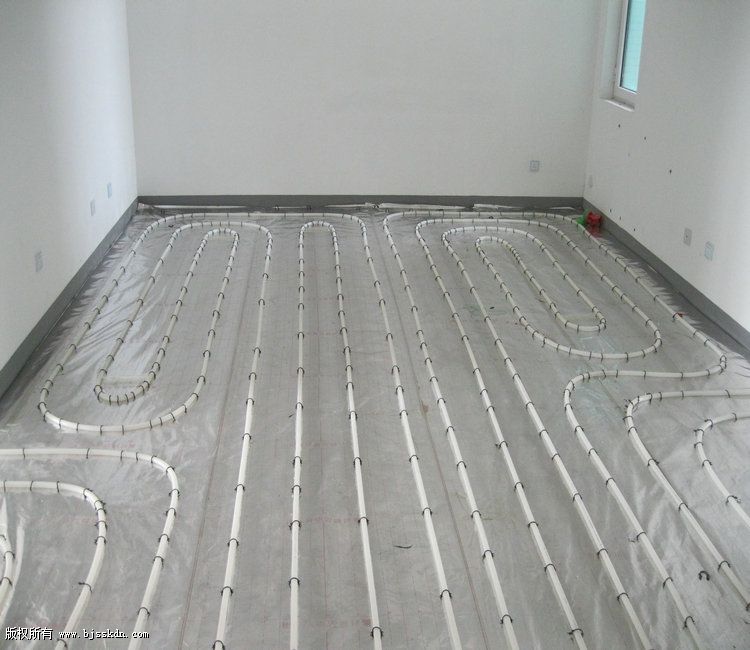

水地暖怎么安装-地面铺管
1、根据设计图纸进行布管,确定管间距和管道走向,直管安装间距误差小于或等于25px。
2、管道铺设施工过程中尽量穿平底鞋。
3、一个回路不应该出现接头,铺设每个回路长度也都有限制。16x2.0mm管道一个回路最大的铺设长度应小于90m;20x2.0mm管道一个回路最大铺设长度应小于120m。
4、施工中禁止过度扭曲管道,管道弯曲处半径控制在不应小于6倍管外径。

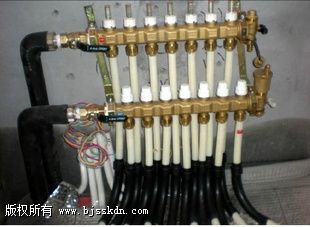

水地暖怎么安装-弯管器和保温管施工
1、地暖分水器距离地面有一定高度,管道由分集水器进入地面部分一般要使用保护弯管器,起到固定和保护地面盘管不被破坏。
2、切不可不用或使用金属弯管器,造成更大程度的损伤管道,推荐使用强度较高的塑料弯管器。
3、分水器处裸露在外的供回水管道需使用保温套管。
4、分水器处地面下地暖管道密集,为防止局部温度过高应使用保温套管。一般加套在供水管道上,回水是否加套需根据该路管道长度而定。保温套管的使用长度至两管之间间距大于10公分处。
5、锅炉到分水器间的主管道必须使用保温套管。
6、每路管道都应该配弯管器,保温套管与之隔开使用。

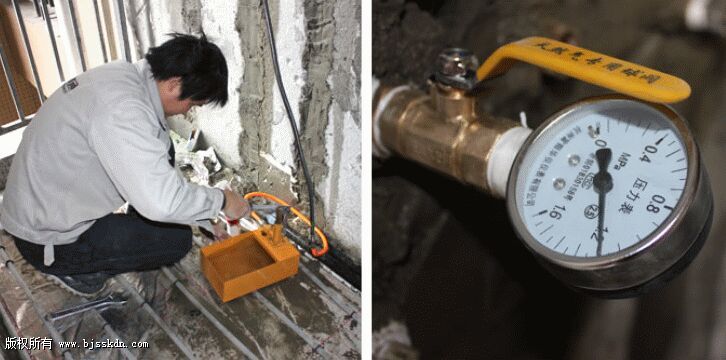

水地暖怎么安装-地暖打压
1、用水压泵将地暖系统内充满水,缓慢升压至0.6Mpa或系统工作压力的1.5倍,在升压的过程中随时观察是否出现异常状况。

2、稳压观察一小时后无渗漏,再继续观察观察15分钟,压力降<0.03Mpa为合格。打压后初次通暖缓慢升温,将水温控制在25-30℃范围内运行20小时左右,以后24小时内可以使水温达到正常范围。
