地暖分水器图-地暖分水器安装原理图

时间:2016/10/15 9:35:10 点击:

  核心提示:分水器在地暖系统中有着重要的作用,不仅仅用于分支干管的水流,还可以用它来调节每个环路的流量大小。那么分水器是如何安装的呢?以下舒适康小编为您展示地暖分水器安装原理图。地暖分水器图地暖分水器原理当热媒流...

分水器在地暖系统中有着重要的作用,不仅仅用于分支干管的水流,还可以用它来调节每个环路的流量大小。那么分水器是如何安装的呢?以下舒适康小编为您展示地暖分水器安装原理图。

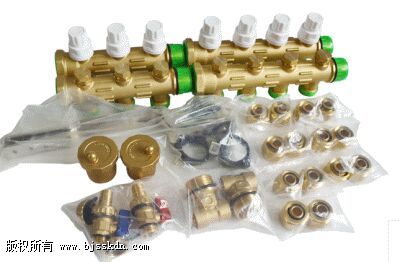

地暖分水器图

地暖分水器原理

当热媒流入室内后,经过过滤器后进入分水器主杠,这一环节中过滤器滤掉热媒中的杂质以防止杂质进入地下管网阻塞管道。主杠是水平安装,这样利用同一高度,压力相等的原理,使热媒被平均分配到支管路,经热交换系统后,各支管路流回到集水回主杠,再由回水口流入的供热系统中。另外在自供暖中加有混水装置,也就是说经热交换后,热媒(水)温度还很高,经混水系统后,又流入分水器主杠继续循环,这样在制暖的同时还可节省能源。

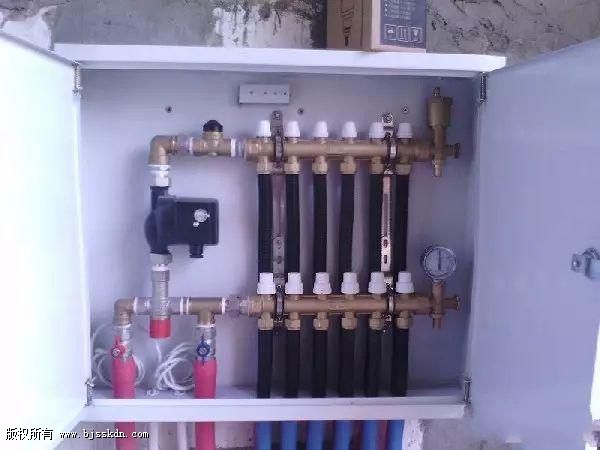

地暖分水器原理图

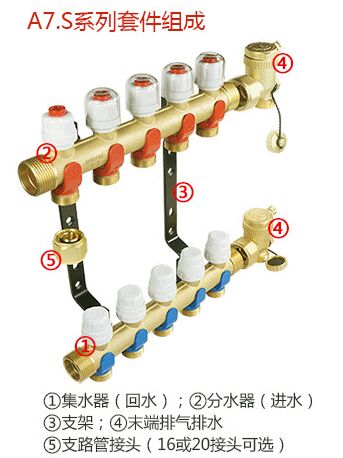

地暖分水器结构;

地暖分水器的结构是由分水器和集水器两大部分组成,分水器为进水、内部设有流量平衡阀,集水器为回水、内部设有回路控制阀。可与温控器和电热执行器配合使用组成地暖分室温控系统。

地暖分水器安装流程;

首先要将地暖分水器采用支架固定并与主管道进行连接,连接时在顺水流方向应安装排气阀、过滤器及泄水阀,这两个阀门主要用在供暖初期调试和维护。在分水器的总进水管与集水器的总出水管之间,应设置旁通管,旁通管上设置阀门。旁通管的连接位置应在总进水管的始端(阀门之前)和总出水管的末端(阀门之后)之间,保证对供暖管路系统冲洗时水不流进加热管。最后要在集水器的回水管上加装平衡阀或其他指令阀。配件应采用黄铜等耐腐蚀材料。
