地暖分水器的种类有哪些-地暖分水器作用原理介绍。

时间:2013/7/16 13:57:13 点击:

  核心提示:在地暖安装时经常会看到厨房有个支架,支架上下安装了大大小小的阀门,这就是地暖分水器、那么到地暖分水器有哪些作用呢?下面小编为您详细介绍地暖分水器的种类和作用。地暖分水器是什么-分水器的组成和结构。地暖...

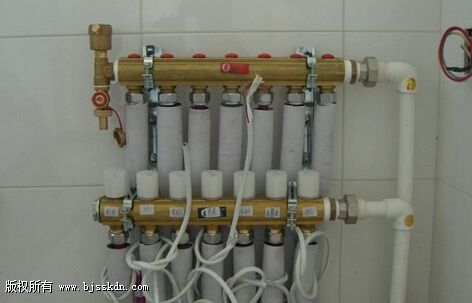

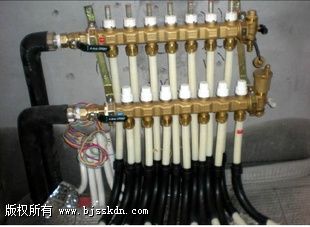

地暖安装时经常会看到厨房有个支架,支架上下安装了大大小小的阀门,这就是地暖分水器、那么到地暖分水器有哪些作用呢?下面小编为您详细介绍地暖分水器的种类和作用。

地暖分水器是什么-分水器的组成和结构。
地暖分水器是由分水器和集水器组合而成的水流量分配和汇集装置。用于连接各路加热管与供回水的配水和汇水。分、集水器是地暖中各环路的分合部件,它具有对各供暖区域分配水流的作用。同时它还是金属部件与地暖管的连接转换处,以及系统冲洗、水压试验的泄水口。

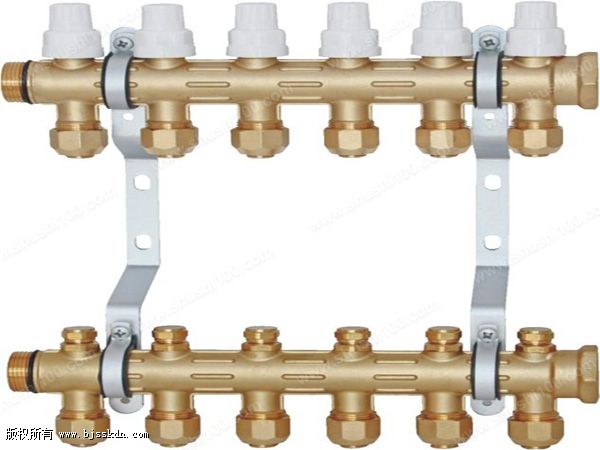

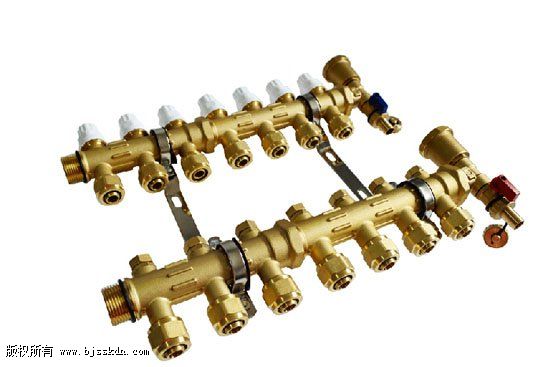

主要由分水器、集水器、球阀或管接头、末端配件和固定支架几部分组成。

1)分水器是将热水分开导入每一路加热盘管内,内置流量调节阀实现分室供暧和流量调节的目的。

2)集水器是将分开散热后的每一路加热盘管内的低温水汇集到一起,再回流到回水主管系统的装置,内置流量调节阀并可手动或自动进行开关调节。

3)球阀或管接头是用来实现各环路的开关或加热盘管与分、集水器安全可靠的密封连接。

4)末端配件包括末端三通、泄水阀、手动(自动)排气阀及水力平衡旁通阀。

5)固定支架起到将分水器与集水器组合到一起,并固定到墙体或地面的作用。


地暖分水器原理。
地暖分水器是供热系统中重要的组成部件,主要负责地暖环路中水流量的开启和关闭,从而间接的改变室内温度,分水器上安置有排气阀、过滤器、稳压阀、电热执行器等多个阀门部件,其功能不可小视,麻雀虽然但五脏俱全,以下为地暖分水器工作原理。
供暖热源中的水经过主管道流入分集水器中,经过滤器将杂质隔离,之后将水均衡分配到环路中,经过热交换后返回到集水回主杠,再由回水口流入的供热系统中。分水器上安置有球阀和调节阀,当房间的温度过高时,可以通过调节阀把水流量调小一些,以达到所需的温度,而球阀则是分辨水流量大小调节精准度的一个装置。在设计地暖分室温控系统时分室控制是指通过每个房间的温度控制器,分别控制安装于分集水器上的电动执行器,调节各个支路的水流,来分别控制室内温度。

地暖分水器的作用。
1)将供水按需要进行流量分配,保证各区域分支环路的流量满足供暖热负荷要求。同时,将各分支环路的水流汇集至回水主干管,实现循环运行。

2)连接各种调控功能件(手动调节阀、内置阀芯、电热阀、可视流量计、排气阀等),便于实现建筑各功能区域(房间)各分支环路按需供热的调节与控制。


地暖分水器的种类有哪些-按功能可分为;
1)普通型
  由分水干管和集水干管组成。在分集水干管的每个分支口上装有球阀,同时分集水干管上分别装有手动排气阀。普通型分水器是不可调节水流量的。
2)标准型
  标准型分集水器结构上与普通型类似,只是将各干管上的球阀由流量调节阀取代。将两干管上的手动排气阀由自动排气阀取代。标准型分集水器可以实现精准水流量控制.
3)智能型
  智能型分水器比标准型产品的功能更多,调节更方便。它能实时追踪室内外的环境温度变化,及时调节地暖系统的供水温度和流量,舒适性高,节能效果更好。该设备造价较贵,其在高档建筑采暖系统中应用较多。一般应用于分室或分层温控系统中,可以实现温控器指令控制温度。


地暖分水器的种类有哪些-按材质可分为;
1)铜制分水器。黄铜材质的分集水器是分集水器的主流,抗腐蚀,耐久性能很好。
2)不锈钢制分水器。这种材质的分集水器近年来的使用也在逐渐增加,由于高等级的不锈钢和铜制分集水器同样具有很好的抗腐蚀性,而且由于不锈钢的管壁薄和可塑性强的特点,不锈钢制分集水器的缸体较铜制的要有较大的增加,从而有着更好的水流量。
3)铜镀镍分水器。


地暖分水器的种类有哪些-按直径可分为;
1)DN25。
2)DN32。
3)DN40。



地暖分水器的种类有哪些-按固定安装方式可分为;
1)挂架型。
2)支架型。
3)暗箱嵌墙式。
4)明装挂墙式。

关于地暖分水器选择建议;舒适康小编经过市场调查地暖分水器通常制造材料一般采用HPb59-1优质黄铜,连接件与螺纹连接部分配件的本体材料应为锻造黄铜。一般认为,大部分高分子材料的大分子能与二价金属离子(主要是铜离子)反应生成游离基,从而引发或加速高分子材料(尤其是热塑性材料)的化学降解,也为防止在空气中氧化,建议铜质地暖分水器应内外镀镍或采用电介质膜保护。
