电地暖安装流程-家用电地暖安装流程图

时间:2014/10/17 14:40:21 点击:

  核心提示:春意来袭,正是装修旺季。家庭保暖方式形式各样,但电地暖的相关安装流程您又有了解多少呢?今天记者也走访了小区,舒适康在现场为我们展示了-家用电地暖安装流程图。电地暖安装流程-设计预留。据舒适康地暖专业人...

春意来袭,正是装修旺季。家庭保暖方式形式各样,但电地暖的相关安装流程您又有了解多少呢?今天记者也走访了小区,舒适康在现场为我们展示了-家用电地暖安装流程图。


电地暖安装流程-设计预留。
据舒适康地暖专业人士介绍,电地暖安装前需要做好预留工作,比如每个房间的温控器电源线提前下好,暗盒要提前预留,其次家用总配电箱提前设计好电地暖所用公开等等,这些预留完毕后才能进入下一步的安装。

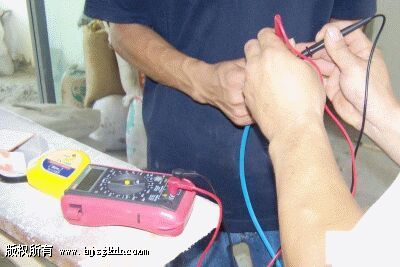

家用电地暖安装流程图-电阻值检测
安装电地暖前,要测试发热电缆的标称电阻及绝缘电阻。 确认电缆电阻没有问题后方可施工。

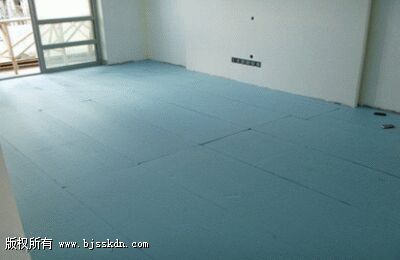

家用电地暖安装流程图-保温层铺设。
铺设前先将场地打扫干净,然后将聚苯乙烯保温板铺设在平整干净的结构面上。保温板铺设时应切割整齐,保温板间不得有间隙,并用胶带粘接平顺。之后在保温板上铺一层反射铝箔,必须平整覆盖整个保温板,并用胶带固定。可起到反射热量的作用。



家用电地暖安装流程图-钢丝网铺设。
将钢丝网铺设在地暖反射膜之上,接头处应用绑扎带(或塑料卡钉)捆扎牢固,钢丝网之间应搭接并绑扎固定。

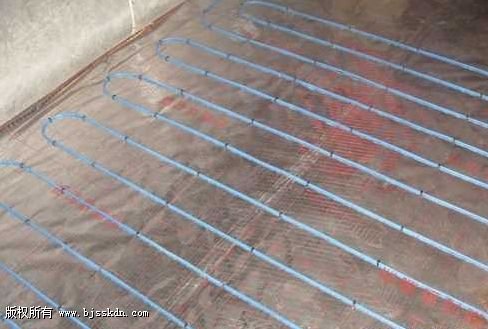

电地暖安装流程-发热电缆铺设。
发热电缆必须按设计图纸要求间距铺设在钢丝网上,最小弯曲半径为5倍电缆直径,并每隔250mm作一次绑扎,热电缆不能交叉重叠。发热电缆铺设应美观,平直。不允许摔打发热电缆。
固定方式: 用绑扎带(或塑料卡钉)将发热电缆固定在钢丝网上;
发热电缆铺设注意事项:
    a)铺设地暖系统中的发热电缆前先用万用表和摇表测量发热电缆的电阻及绝缘电阻是否正常。电阻视发热电缆型号而定。

    b)切勿在环境温度低于-5℃时安装。

c)安装时地暖电缆线发硬(由于环境温度低),首先将盘绕的加热电缆解散,分开,然后通电几分钟升温到可以使用为止。千万不可在加热电缆还处于盘绕成圈状态时就通电加温。

    d)如果必须安装在(座便器、安装门吸等)有可能遭受损坏的地方,则必须采取切实措施对加热电缆加以保护。

    e)加热电缆之间绝不能在任何地方有相互接触,交叉或者重叠的情况。这将造成加热电缆产生过热造成损坏。
    f)加热地暖电缆必须与任何易燃物分开13mm(包括易燃隔离物),以确保避免发生火灾。

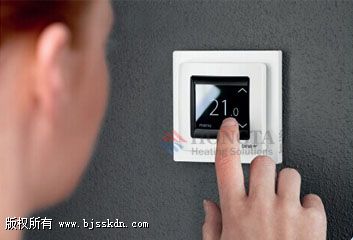

电地暖安装流程-温控器安装。
如果电地暖总的连接负载功率大于温控器的最大负载功率,则加热电缆要么通过多个恒温器进行控制,或者通过中间继电器连接控制。

    1)温控探头应固定在线缆之间,与线缆的距离不小于线缆的平均铺设间距的2/3。

2)温控器的传感线必须穿进一个适当粗细的管子中保护起来。传感器应放置在任一缆线弯曲开口处的中央,位于地表下大约20mm处。


电地暖安装流程-回填。
电地暖回填层厚度宜在25mm-40mm之间且均匀,浇筑后应用木制工具轻轻夯实,不许大力粗夯;回填层完工后48小时内不许上人踩踏,填充层施工完毕后的地面严禁剔凿、重载。



电地暖安装流程-再次测试电阻
填充层施工完毕后,再用万用表和摇表检测每根电缆,以检查发热地暖电缆在施工过程中有无损坏。

最后建议:
电地暖素有分材料七分装的说法,建议大家选择靠谱的商家和材料品牌,严格安装标准施工电地暖流程,才能保证后期放心使用。
