地暖安装示意图详解 北方冬季供暖取暖不用愁

时间:2016/10/27 11:17:33 点击:

  核心提示:南方人不懂北方的冷,但是只要仔细一思考,到了冬季东三省,出门就是冰天雪地。想想就开始哆嗦。随着技术的发展,新的采暖方式和产品不断出现,其中地暖就是一种非常适合北方现代化的供暖方式,那么地暖如何安装呢?...

南方人不懂北方的冷,但是只要仔细一思考,到了冬季东三省,出门就是冰天雪地。想想就开始哆嗦。随着技术的发展,新的采暖方式和产品不断出现,其中地暖就是一种非常适合北方现代化的供暖方式,那么地暖如何安装呢?下面舒适康小编为您介绍地暖安装示意图详解,让北方冬季供暖取暖不用愁。

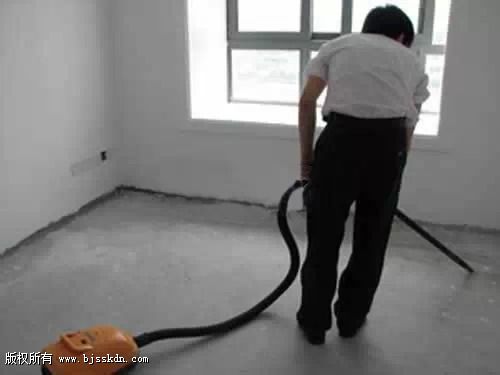

1、基层处理:用油刷蘸基层处理剂先在阴阳角、管根等复杂部位均匀涂刷一遍,再用短把滚筒刷大面积涂布。涂后5小时以上,方能进行下一道工序施工。聚氨脂涂膜防水涂料应随用随配,配制好的混合料最好在2小时以内用完。


2、涂膜施工:用长柄刷蘸已配好的涂料按按照先高后低、先远后近的顺序来涂刷。后一遍涂层应在前一遍涂层固化后进行,以指干为准,一般需4小时固化,且后一遍涂刷方向需与前一遍涂刷方向垂直。在后一遍涂层进行涂刷前应仔细检查前遍涂层是否有空鼓、气孔、固化不良之处。最后一遍成活要严格控制聚氨脂涂膜防水层的厚度,应保证涂膜均匀。

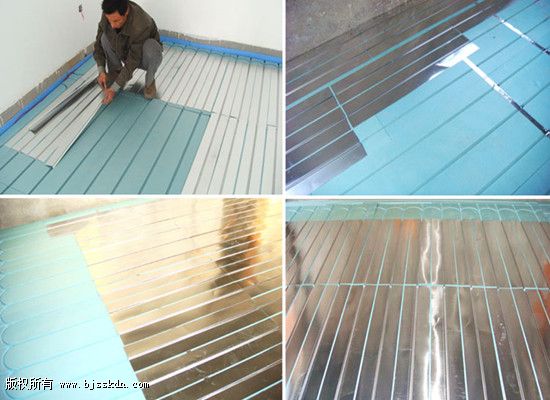

3). 保温层的铺设,铺设20mm厚聚苯板,加铺0.2mm厚真空镀铝聚酯薄膜。绝热层应铺设平整、搭接严密。除将加热管固定在绝热层上的塑料卡钉穿越外不得有其它破损。

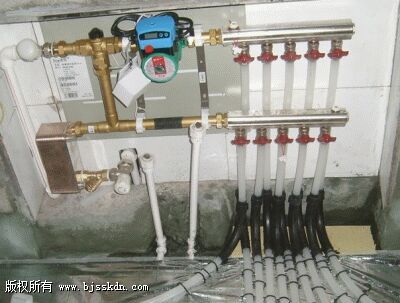

4). 地暖分水器的安装,应与地面垂直,牢固固定于墙面。立管高不得小于150mm不宜大于700mm,而且每层分配器安装位置宜相同。加热管始、末端出地面至集配装置分支连接口的管段,应设在置在硬质套管内。套管外皮不宜超出集配装置外皮的投影面。加热管与集配装置分支口阀门的连接,应采用专用插固式连接件。加热管始、末端引出和引入集配装置的管道集中处或其它管道敷设密度较大处,当管间≤100mm 时,应设置柔性套管等保温措施。加热管始、末端引出和引入集配装置的管道集中处或其它管道敷设密度较大处,当管间距≤100mm 时,应设置柔性套管等保温措施。加热管与热媒集配装置牢固连接后,或在填充层养护期后,应对加热管每一通水环路逐一进行冲洗,至出水变清为止。

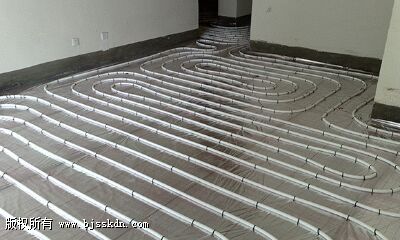

5). 地暖管材的铺设(盘管)
1.按设计要求尺寸准备PERT防渗氧管管材。
2.采用专用剪子断管,断口应平整,断面垂直管轴线。加热管的弯曲半径,不宜小于管外直径的8倍。
3.每环路为一根管,安装时PERT防渗氧管管材不允许有接头。
4.盘管时从分集水器开始安装,用专用管卡将PERT防渗氧管管直接固定在聚苯板上或用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上。
5.PERT防渗氧管管固定点的间距,直管段每隔500mm设置,弯曲管段不应大于300mm。 6.PERT防渗氧管管露出地面至分水器的管段,设置塑料蛇皮套管,以防局部光照老化。
7.盘管经过门洞、伸缩缝处,卫生间等特殊要求除外,加塑料蛇皮套管。

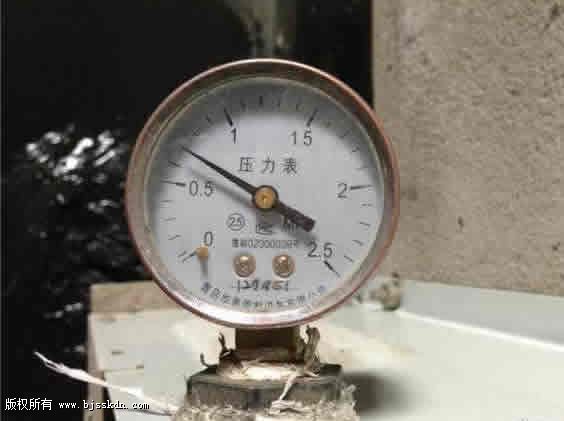

6). 打压测试
完毕后按设计要求进行两次打压测试。打压介质为清水,打压工具为简易打压泵即可。
(1).第一次打压盘管系统安装后打压,即每套分、集水器系统各个环路连通打压,以0.6MPa表压试压,以不渗不漏且一个小时内压力降不超过0.05MPa为合格,监理签字后方可通知土建方带压填充混凝土。
(2).第二次打压为细石混凝土凝固后进行盘管打压。以0.6MPa表压试压,以不渗不漏且一个小时内压力降不超过0.05MPa为合格,详细作好打压记录打压表。监理签字后,土建、安装双方以签署文字形式进行完工交接。
(3).水压试验步骤
1.经分水器缓慢注水,同时将管道内空气排出。
2.注满水后,进行水密性检查。
3.采用手动泵缓慢加压,升压时间不得少于15min。
4.升压至规定试验压力后,停止加压,稳压1h,观察有无漏水现象。
5.稳压,1h后,补压至规定试验压力值,15min/内的压力降不超过0.05MPa、无渗漏为合格。

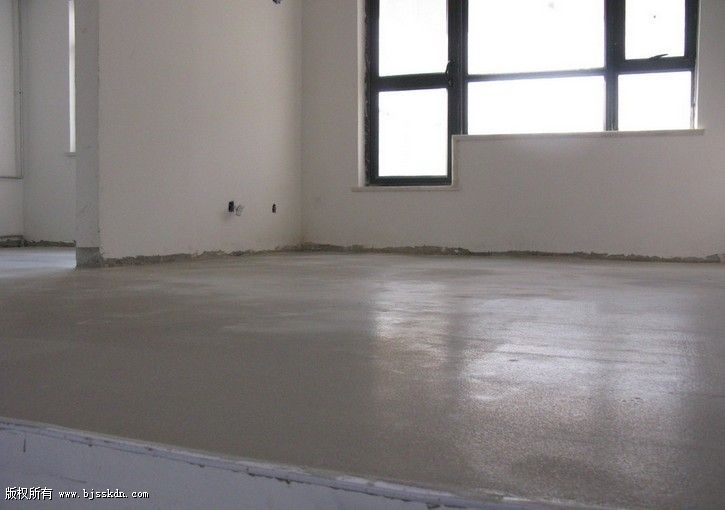

7). 细石混凝土填充层施工
地暖填充层采用40mm厚细石混凝土保护层,上下配15#钢丝网片。
1、根据弹出的建筑地面面层高度的标志线,在地面四周做灰饼,间距1.5m-2m加冲筋,有地漏的房间要在地漏四周做出1%的排水坡度。
2、铺细石混凝土,混凝采用C15细石混凝土,塌落度应不大于220mm,铺细石混凝土后用长杠刮平,振捣密实,表面塌陷处应用细石混凝土补平,再用长刮杠刮一次,用木抹子搓平。为减少地暖地面开裂,面积超过30m2或长边超过6m时,填充层应设置宽度20mm的伸缩缝,缝中填充厚度20mm厚挤塑板条。填充层与墙、柱的交接处,填充厚度20mm厚挤塑板条。填充层与墙体转角交接位置、门洞口边,填充厚度20mm厚挤塑板条。 填充层内设置15号钢丝网片,填充层混凝土浇筑前将钢丝网片铺好,混凝土浇筑过程中对钢丝网片进行整理,使其位于表面以下2cm左右。


3、第一遍抹压,用铁抹轻轻压面层,把脚印压平。
4、第二遍抹压,当面层开始凝结,地面面层上有脚印但不下陷时,用铁抹子进行第二遍抹压,注意不得漏压,并将面层的凹坑、砂眼和脚印压平。
5、第三遍抹压,当地面面层上人稍有脚印,而抹压无抹子纹时,用铁抹子进行第三遍抹压,第三遍抹压用力要稍大,将抹子纹抹平压光,压光的时间应控制在终凝前完成。
6、养护,地暖安装完毕24小时后,及时满铺湿润锯末养护,以后每天浇水两次,连续养护7天。
